Cách chọn thiết bị bảo vệ điện áp 3 pha cho máy móc công nghiệp

Việc lựa chọn thiết bị bảo vệ điện áp 3 pha cho máy móc công nghiệp phụ thuộc vào bốn yếu tố cốt lõi:  khả năng tương thích dải điện áp ,  khả năng điều chỉnh ngưỡng ngắt ,  thời gian phản hồi và  môi trường ứng dụng . Thiết bị phù hợp phải đáp ứng điện áp hoạt động của thiết bị, cho phép cấu hình điểm đặt quá áp và thiếu áp, ngắt đủ nhanh để ngăn ngừa hư hỏng và phù hợp với điều kiện vật lý của địa điểm lắp đặt. Hướng dẫn này sẽ trình bày chi tiết từng yếu tố cần xem xét, giúp bạn đưa ra lựa chọn sáng suốt mà không cần thiết bị quá mức hoặc bảo vệ không đủ cho máy móc của mình.

Tại sao bảo vệ điện áp 3 pha lại quan trọng đối với thiết bị công nghiệp?

Các loại máy móc công nghiệp—máy CNC, hệ thống HVAC, máy nén khí, băng tải và máy bơm—đều phụ thuộc vào nguồn điện ba pha ổn định. Sự dao động điện áp, mất pha và mất dây trung tính có thể gây ra hiện tượng quá nhiệt động cơ, hỏng bảng điều khiển, gián đoạn sản xuất và chi phí sửa chữa tốn kém. Bộ bảo vệ điện áp ba pha liên tục giám sát nguồn điện đầu vào và ngắt tải khi điện áp lệch khỏi giới hạn hoạt động an toàn.

Mức độ rủi ro cao hơn trong môi trường công nghiệp so với ứng dụng dân dụng. Một sự sụt giảm điện áp duy nhất có thể làm hỏng cả lô linh kiện gia công chính xác. Tình trạng quá áp kéo dài có thể làm cháy cuộn dây động cơ. Mất cân bằng pha có thể làm giảm hiệu suất động cơ và rút ngắn tuổi thọ. Bộ bảo vệ phù hợp đóng vai trò như một bức tường lửa giữa nguồn điện lưới không ổn định và thiết bị sản xuất đắt tiền.

Các tiêu chí lựa chọn chính cho bộ bảo vệ điện áp 3 pha

1. Dải điện áp và khả năng tương thích hệ thống

Câu hỏi đầu tiên và cơ bản nhất:  điện áp hệ thống của bạn là bao nhiêu?

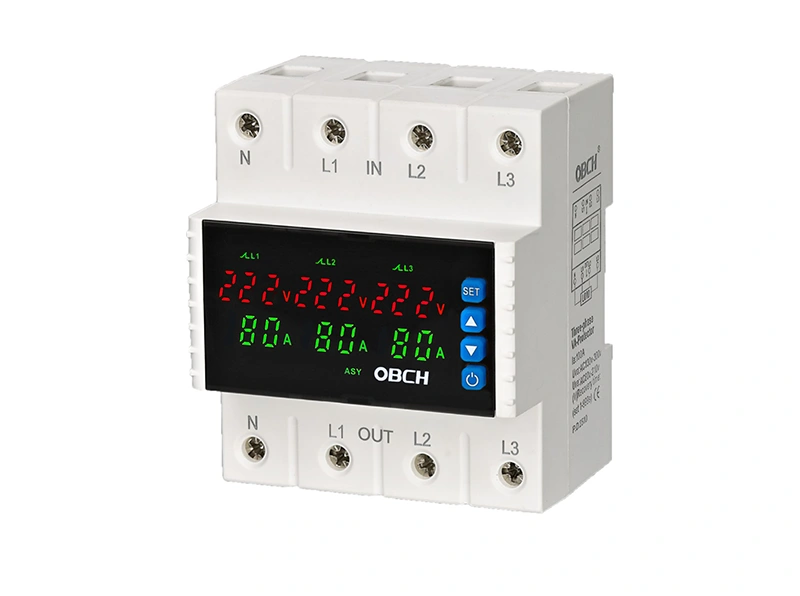

Hầu hết các hệ thống điện ba pha công nghiệp hoạt động ở điện áp 380V, 400V hoặc 480V. Một thiết bị bảo vệ điện áp phù hợp phải đáp ứng được toàn bộ phạm vi dao động điện áp có thể xảy ra mà không gây ngắt mạch không cần thiết ở mức điện áp bình thường. Ví dụ, model OBS7-6/3P+N cung cấp phạm vi hoạt động rộng từ 80–300V cho các phiên bản một pha, trong khi các phiên bản ba pha hỗ trợ ngưỡng ngắt quá/dưới điện áp có thể điều chỉnh từ 180V đến 480V.

Khi đánh giá một thiết bị bảo vệ, hãy xác minh:

• Điện  áp định mức  của máy móc (ví dụ: 380V, 400V, 480V)
• Khoảng  điện áp cho phép  đối với thiết bị của bạn (kiểm tra thông số kỹ thuật của nhà sản xuất).
• Liệu phạm vi điều chỉnh của thiết bị bảo vệ có bao gồm cả điện áp tối thiểu và tối đa dự kiến ​​hay không

2. Khả năng điều chỉnh ngưỡng kích hoạt

Các thiết bị bảo vệ ngưỡng cố định sẽ ngắt mạch ở mức điện áp được cài đặt trước. Các mẫu có thể điều chỉnh cho phép bạn thiết lập các điểm ngắt quá áp và thiếu áp tùy chỉnh dựa trên khả năng chịu đựng của thiết bị.

Vì sao khả năng điều chỉnh lại quan trọng:

• Các loại máy móc khác nhau có dung sai điện áp khác nhau. Bộ điều khiển CNC có thể nhạy cảm hơn động cơ bơm.
• Điều kiện lưới điện thay đổi tùy theo vị trí. Ở những khu vực thường xuyên bị sụt áp, thiết bị bảo vệ cố định có thể ngắt mạch quá thường xuyên.
• Sự thay đổi tải điện theo mùa có thể ảnh hưởng đến mức điện áp cục bộ.

Bộ bảo vệ điều chỉnh thường có núm xoay hoặc giao diện kỹ thuật số để thiết lập ngưỡng quá áp và thiếu áp một cách độc lập. Các mẫu có màn hình hiển thị kỹ thuật số cung cấp các chỉ số điện áp theo thời gian thực, giúp việc thiết lập và khắc phục sự cố dễ dàng hơn.

3. Thời gian phản hồi

Thời gian phản hồi — khoảng thời gian giữa việc phát hiện sự bất thường và ngắt tải — là rất quan trọng. Nhanh hơn thường tốt hơn, nhưng tốc độ tối ưu phụ thuộc vào đối tượng bạn đang bảo vệ.

Thời gian phản hồi	Ứng dụng điển hình	Xem xét
< 0,2 giây	Thiết bị điện tử nhạy cảm, hệ thống điều khiển CNC, PLC	Ngăn ngừa hư hỏng do các xung điện ngắn hạn gây ra.
0,2 – 1 giây	Động cơ, máy nén, hệ thống HVAC	Cân bằng giữa tính năng bảo vệ và việc tránh các sự cố gây phiền nhiễu.
> 1 giây	Máy bơm, quạt, tải không quan trọng	Có thể gây ra hư hỏng tạm thời

Một số thiết bị bảo vệ nguồn cung cấp khả năng ngắt nguồn cực nhanh trong 0,2 giây cho các ứng dụng nhạy cảm. Một số khác cho phép thiết lập độ trễ có thể cấu hình để vượt qua các sự cố sụt áp tạm thời không gây nguy hiểm cho thiết bị.

4. Xếp hạng hiện tại

Thiết bị bảo vệ phải chịu được dòng điện tải tối đa của máy móc. Các mức công suất phổ biến trong công nghiệp bao gồm 40A, 63A, 80A và 100A.

Nguyên tắc chung:  Chọn thiết bị bảo vệ có định mức dòng điện ít nhất bằng cường độ dòng điện tải tối đa (FLA) của động cơ lớn nhất hoặc tổng tải kết nối, tùy theo giá trị nào cao hơn. Chọn thiết bị lớn hơn 20–25% sẽ cung cấp biên độ an toàn cho dòng khởi động và việc mở rộng trong tương lai.

5. Cấu hình pha

Hầu hết các ứng dụng công nghiệp yêu cầu bảo vệ 3 pha (3P hoặc 3P+N). Bộ bảo vệ một pha (1P+N) không phù hợp với máy móc 3 pha.

Bộ bảo vệ 3 pha thực sự giám sát cả ba pha và phát hiện:

• Quá áp  trên bất kỳ pha nào
• Điện áp thấp  ở bất kỳ pha nào
• Mất pha  (một hoặc nhiều pha bị thiếu)
• Mất cân bằng pha  (sự chênh lệch điện áp giữa các pha)
• Tổn thất trung tính  (đối với cấu hình 3P+N)

Bảo vệ chống mất cân bằng pha đặc biệt quan trọng đối với động cơ, vì điện áp không cân bằng có thể gây ra dòng điện quá mức trong một cuộn dây, dẫn đến quá nhiệt và hỏng hóc sớm.

6. Các tính năng hiển thị và giám sát

Màn hình LCD kỹ thuật số hiển thị điện áp và dòng điện theo thời gian thực, giúp việc theo dõi dễ dàng hơn:

• Kiểm tra việc lắp đặt chính xác
• Theo dõi tình trạng lưới điện theo thời gian
• Chẩn đoán các sự kiện trong chuyến đi
• Điều chỉnh cài đặt chính xác

Các thiết bị bảo vệ có màn hình tích hợp giúp loại bỏ nhu cầu sử dụng đồng hồ đo bên ngoài trong quá trình vận hành và khắc phục sự cố.

7. Lắp đặt vật lý và môi trường

Các thiết bị bảo vệ điện áp công nghiệp thường được gắn trên thanh ray DIN bên trong các tủ phân phối điện. Trước khi chọn một mẫu sản phẩm, hãy xác nhận:

Nhân tố	Những điều cần kiểm tra
Tương thích với thanh ray DIN	Thanh ray DIN tiêu chuẩn 35mm
Xếp hạng vỏ bọc	IP20 dành cho các tấm panel trong nhà, cao hơn cho môi trường nhiều bụi hoặc ẩm ướt.
Nhiệt độ hoạt động	Phù hợp với điều kiện môi trường xung quanh của tấm pin
Hạn chế về không gian	Chiều rộng mỗi cực (1P+N so với 3P+N chiếm nhiều không gian hơn)

   Các yếu tố cần xem xét cụ thể theo ứng dụng

Các ứng dụng công nghiệp khác nhau đặt ra những yêu cầu khác nhau đối với việc bảo vệ điện áp.

Máy CNC và thiết bị chính xác:
Những thiết bị này yêu cầu phản hồi nhanh (< 0,2 giây) và phạm vi điện áp hẹp. Ngay cả những sự cố quá áp ngắn cũng có thể làm hỏng bộ điều khiển servo hoặc gây ra lỗi định vị. Hãy tìm kiếm các mẫu kỹ thuật số có khả năng điều chỉnh tinh vi và giám sát thời gian thực.

Máy nén trong hệ thống HVAC
rất nhạy cảm với hiện tượng mất pha và điện áp thấp. Hệ thống bảo vệ cần bao gồm chức năng phát hiện mất cân bằng pha. Thời gian phản hồi có thể dài hơn một chút (0,5–1 giây) để tránh các sự cố không cần thiết do quá trình khởi động thông thường.

Máy bơm và băng tải:
Các động cơ này tương đối bền nhưng vẫn cần được bảo vệ chống mất pha và quá/thiếu điện áp nghiêm trọng. Các bộ bảo vệ điện cơ hoặc kỹ thuật số cơ bản tiết kiệm chi phí có thể đủ dùng.

Các trạm gốc và thiết bị thông tin liên lạc
cần được bảo vệ đáng tin cậy với khả năng chịu điện áp rộng và chứng nhận CE để tuân thủ các quy định.

Những lỗi thường gặp cần tránh

Sai lầm 1: Chỉ chọn dựa trên giá cả.
Miếng dán màn hình rẻ nhất có thể thiếu tính năng điều chỉnh, chất lượng hiển thị hoặc thời gian phản hồi cần thiết. Chi phí khắc phục sự cố của một thiết bị thường vượt xa sự chênh lệch giá giữa một miếng dán cơ bản và một miếng dán chất lượng.

Sai lầm 2: Bỏ qua bảo vệ mất cân bằng pha.
Nhiều người mua chỉ tập trung vào bảo vệ quá/thiếu điện áp mà bỏ qua hiện tượng mất cân bằng pha. Đối với động cơ 3 pha, mất cân bằng pha có thể gây hư hại tương tự như hiện tượng quá điện áp kéo dài.

Sai lầm 3: Chọn sai công suất
thiết bị bảo vệ. Thiết bị có công suất định mức quá thấp sẽ ngắt mạch dưới dòng khởi động bình thường. Thiết bị có công suất định mức quá cao có thể không ngắt mạch đủ nhanh trong trường hợp xảy ra sự cố. Hãy chọn công suất định mức phù hợp với tải thực tế của bạn.

Sai lầm 4: Bỏ qua bước kiểm tra khi lắp đặt
. Ngay cả thiết bị bảo vệ tốt nhất cũng sẽ không hoạt động nếu đấu dây không đúng cách. Hãy kiểm tra các đầu nối đầu vào/đầu ra, kết nối dây trung tính và phân bổ pha trong quá trình lắp đặt.

Danh sách kiểm tra lựa chọn

Hãy sử dụng danh sách kiểm tra này khi đánh giá thiết bị bảo vệ điện áp 3 pha cho máy móc công nghiệp:

• Điện áp hệ thống phù hợp với phạm vi hoạt động của thiết bị bảo vệ.
• Ngưỡng ngắt quá áp và thiếu áp có thể điều chỉnh được.
• Thời gian phản hồi phù hợp với loại thiết bị của bạn.
• Công suất định mức hiện tại bao gồm tải tối đa với biên độ an toàn.
• Cấu hình 3 pha (3P hoặc 3P+N)
• Bao gồm chức năng bảo vệ mất pha và lệch pha.
• Màn hình hiển thị kỹ thuật số để theo dõi thời gian thực (khuyến nghị)
• Có thể gắn trên thanh ray DIN để lắp đặt bảng điều khiển.
• Xếp hạng vỏ bọc phù hợp với môi trường
• Các chứng chỉ liên quan (CE, v.v.)
• Hỗ trợ kỹ thuật và bảo hành luôn sẵn có.

Câu hỏi thường gặp

Hỏi: Tôi nên tìm loại bảo vệ 3 pha cho máy móc 380V với dải điện áp nào?
Trả lời: Hãy tìm loại bảo vệ có dải điều chỉnh điện áp ít nhất từ ​​320V đến 460V, với mức ngắt quá áp điển hình khoảng 440–460V và mức ngắt thiếu áp khoảng 320–340V. Các mẫu có dải điều chỉnh 180–480V sẽ mang lại sự linh hoạt tối đa.

Hỏi: Tôi có thể sử dụng thiết bị bảo vệ điện áp một pha cho thiết bị ba pha không?
Trả lời: Không. Thiết bị bảo vệ một pha chỉ giám sát một pha và không thể phát hiện mất pha hoặc mất cân bằng trong hệ thống ba pha. Luôn sử dụng thiết bị bảo vệ ba pha hoặc 3P+N cho máy móc ba pha.

Hỏi: Bộ bảo vệ điện áp cần phản hồi nhanh như thế nào để bảo vệ thiết bị CNC?
Trả lời: Thiết bị CNC và các thiết bị chính xác khác hoạt động hiệu quả với thời gian phản hồi dưới 0,2 giây. Việc ngắt kết nối nhanh hơn giúp giảm thiểu nguy cơ hư hỏng bộ truyền động servo và lỗi hệ thống điều khiển.

Hỏi: Nguyên nhân nào khiến thiết bị bảo vệ điện áp thường xuyên ngắt mạch?
Trả lời: Việc ngắt mạch thường xuyên có thể do điện áp lưới không ổn định, cài đặt ngưỡng ngắt mạch không chính xác, kết nối dây trung tính kém hoặc lỗi bên trong thiết bị bảo vệ. Hãy kiểm tra điều kiện và cài đặt lưới điện trước khi cho rằng thiết bị bảo vệ bị lỗi.

Hỏi: Tôi có cần thợ điện chuyên nghiệp lắp đặt thiết bị bảo vệ điện áp 3 pha không?
Trả lời: Có. Việc lắp đặt nên được thực hiện bởi các thợ điện có trình độ chuyên môn, những người có thể kiểm tra dây dẫn chính xác, siết chặt các ốc vít đầu nối đúng cách và cấu hình các cài đặt theo thông số kỹ thuật của thiết bị.

Phần kết luận

Việc lựa chọn thiết bị bảo vệ điện áp 3 pha cho máy móc công nghiệp đòi hỏi phải phù hợp dải điện áp, ngưỡng ngắt, thời gian phản hồi, định mức dòng điện và cấu hình pha của thiết bị với ứng dụng cụ thể của bạn. Quy tắc quan trọng nhất:  khả năng điều chỉnh và tốc độ phản hồi quan trọng hơn chỉ các thông số kỹ thuật danh nghĩa.  Một thiết bị bảo vệ có thể được tinh chỉnh phù hợp với dung sai và môi trường của thiết bị sẽ cung cấp khả năng bảo vệ tốt hơn với ít sự cố ngắt mạch không cần thiết hơn.

Trước khi quyết định mua hàng, hãy xem xét kỹ các cấu hình và thông số kỹ thuật có sẵn của các thiết bị bảo vệ điện áp 3 pha. So sánh các mẫu có màn hình hiển thị kỹ thuật số, ngưỡng điều chỉnh và bảo vệ mất cân bằng pha. Nếu ứng dụng của bạn liên quan đến các thiết bị nhạy cảm như máy CNC hoặc bộ điều khiển chính xác, hãy ưu tiên các tính năng phản hồi nhanh và giám sát thời gian thực.
