Cách chọn thiết bị bảo vệ điện áp điều chỉnh được: Các thông số kỹ thuật quan trọng cần kiểm tra

 Khi lựa chọn thiết bị bảo vệ điện áp điều chỉnh được, quyết định không nên chỉ dựa trên giá cả hoặc thương hiệu. Các yếu tố quan trọng nhất là phạm vi điều chỉnh điện áp, độ chính xác bảo vệ, các chức năng bảo vệ có sẵn và liệu thiết bị có cung cấp chỉ báo trạng thái rõ ràng hay không. Hướng dẫn này sẽ phân tích các thông số kỹ thuật chính bạn cần đánh giá, những sự đánh đổi cần xem xét và những câu hỏi cần đặt ra trước khi đưa ra lựa chọn. Sau khi đọc xong, bạn sẽ có một khuôn khổ thực tiễn để so sánh các lựa chọn và chọn thiết bị bảo vệ phù hợp với môi trường điện thực tế của mình.

1. Phạm vi điều chỉnh điện áp và sự phù hợp với ứng dụng

Phạm vi điện áp điều chỉnh xác định cả ngưỡng điện áp thấp và điện áp cao mà bạn có thể thiết lập. Phạm vi rộng hơn mang lại sự linh hoạt hơn, nhưng nó chỉ hữu ích nếu ứng dụng của bạn thực sự gặp phải sự dao động điện áp gần các mức cực đoan đó.

Những gì cần kiểm tra:

• Giới hạn dưới (điện áp thấp):  Nên được đặt đủ cao để bảo vệ thiết bị khỏi hiện tượng sụt áp, nhưng không quá cao đến mức các biến động điện lưới thông thường gây ra hiện tượng ngắt mạch không cần thiết.
• Giới hạn trên (điện áp quá cao):  Phải cao hơn điện áp hoạt động tối đa bình thường của thiết bị, nhưng đủ thấp để ngắt mạch trước khi các linh kiện nhạy cảm bị hư hỏng.
• Khoảng trễ/khoảng thời gian thiết lập lại:  Sự khác biệt giữa điện áp ngắt và điện áp kết nối lại. Nếu quá hẹp, thiết bị bảo vệ có thể bật tắt liên tục; nếu quá rộng, thiết bị của bạn có thể tắt lâu hơn mức cần thiết.

Bộ bảo vệ cho phép điều chỉnh độc lập các điểm đặt điện áp thấp và điện áp cao sẽ giúp kiểm soát tốt hơn trong lưới điện không ổn định. Nếu địa điểm của bạn gặp phải các sự cố điện áp thấp và điện áp cao đồng thời, hãy tìm một thiết bị có thể giám sát và phản ứng với cả hai một cách phối hợp.

Hướng dẫn:  Trước khi xem các cấu hình, hãy ghi lại phạm vi điện áp hoạt động bình thường và độ lệch tối đa mà thiết bị của bạn có thể chịu được. Thông tin này sẽ giúp bạn so sánh trực tiếp các thông số kỹ thuật trong bảng cấu hình. loại bảo vệ điện áp có thể điều chỉnh.

2. Các chức năng bảo vệ vượt ra ngoài ngưỡng điện áp cơ bản

Bộ bảo vệ điện áp cơ bản chỉ ngắt mạch khi điện áp thấp hoặc cao. Các thiết bị tiên tiến hơn tích hợp thêm các tính năng bảo vệ có thể ngăn ngừa nhiều loại sự cố điện khác nhau.

Các hàm cần đánh giá:

Tính năng bảo vệ	Chức năng của nó	Khi điều đó quan trọng
Bảo vệ quá dòng	Hệ thống sẽ ngắt mạch khi dòng điện vượt quá giới hạn đã đặt.	Tải động cơ, thiết bị có dòng khởi động đột ngột
Độ trễ thời gian khi khởi động lại	Chờ đợi trước khi kết nối lại sau chuyến đi	Thiết bị dựa trên máy nén, hệ thống làm lạnh
phát hiện mất pha	Tự động ngắt kết nối nếu một pha bị lỗi.	Thiết bị ba pha, động cơ công nghiệp
Chống xung điện/đột biến	Hấp thụ các xung điện áp ngắn hạn.	Khu vực thường xuyên bị chuyển mạch hoặc tiếp xúc với sét đánh.
Đặt lại tự động	Khôi phục nguồn điện sau khi điện áp ổn định trở lại.	Lắp đặt tự động, thiết bị từ xa

Không phải ứng dụng nào cũng cần tất cả các chức năng. Một rơle quá/thiếu điện áp đơn giản có thể đủ cho thiết bị gia dụng, trong khi một bộ bơm công nghiệp có thể cần bảo vệ mất pha và độ trễ khởi động lại có thể cấu hình. Hãy ưu tiên các chức năng dựa trên các chế độ lỗi thực tế có thể gây hư hại cho tải được kết nối.

Nếu bạn không chắc chắn sự kết hợp bảo vệ nào phù hợp với cấu hình thiết bị của mình, hãy xem xét các thông số kỹ thuật có sẵn thông qua… trang sản phẩm bảo vệ có thể điều chỉnh có thể giúp bạn xác định các mô hình có các chức năng cụ thể mà hệ thống của bạn yêu cầu.

3. Độ chính xác và độ ổn định khi điều chỉnh

Độ chính xác điều chỉnh—mức độ trùng khớp giữa điểm kích hoạt thực tế và điểm cài đặt—ảnh hưởng đến mức độ bảo vệ thực tế. Có hai giá trị quan trọng:

• Độ phân giải cài đặt:  Bước thay đổi nhỏ nhất bạn có thể thực hiện (ví dụ: 1 V hoặc 0,1 V).
• Độ chính xác của xung điện:  Độ lệch tối đa giữa giá trị cài đặt và điện áp xung đo được trong điều kiện nhiệt độ và tải khác nhau.

Trong các ứng dụng nhạy cảm, chẳng hạn như thiết bị phòng thí nghiệm hoặc sản xuất chính xác, sai lệch dù chỉ vài vôn cũng có thể gây ra vấn đề. Đối với các tải thương mại thông thường, độ chính xác tiêu chuẩn có thể là đủ. Luôn kiểm tra xem nhà sản xuất có nêu rõ độ chính xác trong các điều kiện hoạt động cụ thể (phạm vi nhiệt độ môi trường, loại tải và độ ổn định điện áp nguồn) hay không. Nếu không có dữ liệu về độ chính xác, hãy xác nhận với nhà cung cấp xem các ngưỡng bảo vệ đã nêu có được hiệu chuẩn tại nhà máy hay không và liệu việc hiệu chuẩn lại tại hiện trường có khả thi hay không.

4. Hiển thị và chỉ báo trạng thái

Giao diện người dùng quyết định mức độ dễ dàng bạn có thể thiết lập thông số và chẩn đoán sự kiện. Có hai cách tiếp cận phổ biến:

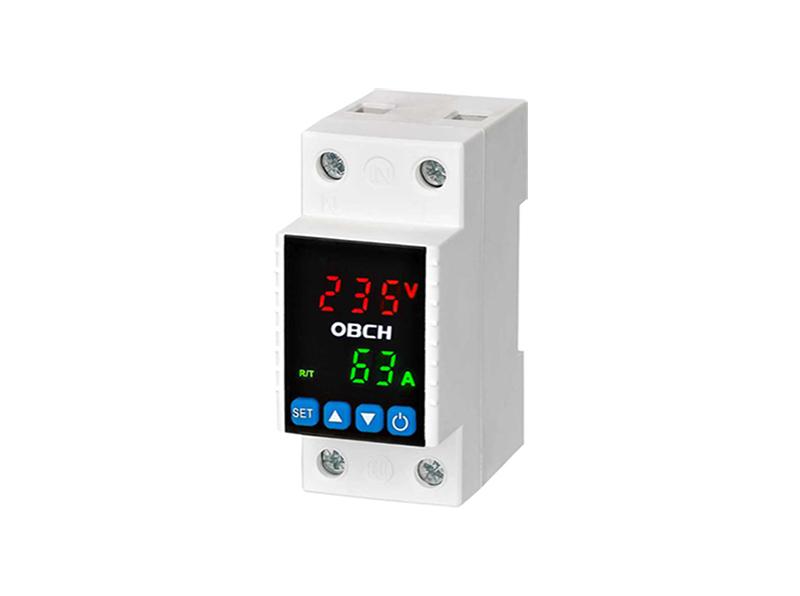

Màn hình kỹ thuật số hiển thị thông tin theo thời gian thực:

• Hiển thị điện áp, dòng điện thực tế và đôi khi cả mã lỗi.
• Cho phép thiết lập kỹ thuật số chính xác thông qua các nút bấm, giảm thiểu lỗi thiết lập.
• Cho phép xác minh ngay lập tức tình trạng lưới điện hiện tại mà không cần thêm đồng hồ đo.

Điều chỉnh bằng chiết áp hoặc núm xoay không có màn hình hiển thị:

• Nhìn chung chi phí thấp hơn.
• Việc thiết lập chính xác có thể khó khăn hơn, đặc biệt là trên các bảng điều khiển thiếu sáng.
• Thường thiếu bộ nhớ lưu trữ lỗi, khiến việc khắc phục sự cố sau khi xảy ra trở nên khó khăn.

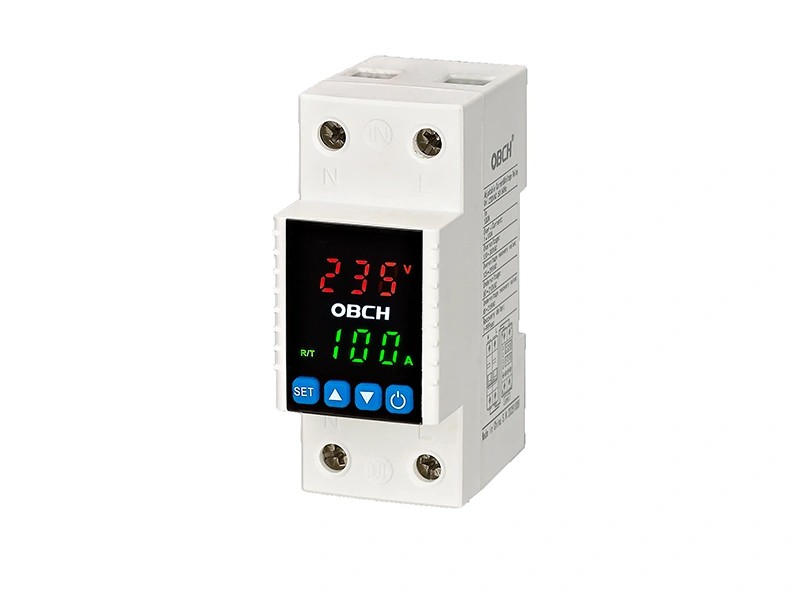

Đối với các hệ thống lắp đặt mà nhiều người có thể tương tác với thiết bị bảo vệ, hoặc nơi việc ghi lại lịch sử lỗi là cần thiết, một thiết bị kỹ thuật số với màn hình dễ đọc là lựa chọn thiết thực hơn. Ví dụ, một mẫu như... Bộ bảo vệ điện áp/dòng điện kỹ thuật số OBS7‑6‑VA1PN với logo hình tia chớp Tích hợp giao diện kỹ thuật số để xác nhận trạng thái nhanh chóng và nhập thông số đơn giản hơn. Khi so sánh các tùy chọn, hãy cân nhắc xem giao diện kỹ thuật số có giúp giảm thời gian thiết lập và cải thiện chẩn đoán lỗi trong môi trường cụ thể của bạn hay không.

5. Các yếu tố cần xem xét về loại tải và dòng khởi động

Bản chất của tải kết nối ảnh hưởng đến đặc tính nào của thiết bị bảo vệ là quan trọng nhất:

• Tải điện trở (máy sưởi, đèn sợi đốt):  Bảo vệ đơn giản. Giới hạn quá dòng có thể dự đoán được.
• Tải cảm ứng (động cơ, máy biến áp, nam châm điện):  Dòng khởi động có thể gấp nhiều lần dòng điện định mức. Bộ bảo vệ phải phân biệt giữa lỗi thực sự và dòng khởi động tức thời, thường thông qua độ trễ ngắn có chủ ý hoặc đường cong đáp ứng chịu được dòng khởi động.
• Tải điện dung (nguồn điện, bộ điều khiển LED):  Các xung điện áp khởi động cao và dòng điện hài có thể gây ra hiện tượng ngắt mạch không cần thiết nếu thiết bị bảo vệ không được thiết kế để chịu được hiện tượng tích điện dung ngắn hạn.
• Tải hỗn hợp:  Đây là loại tải khó xử lý nhất. Bạn có thể cần phải phân đoạn mạch hoặc chọn bộ bảo vệ cho phép điều chỉnh từng kênh hoặc có độ trễ ngắt có thể cấu hình.

Nếu thiết bị của bạn có bảng thông số kỹ thuật ghi rõ dòng điện định mức và dòng điện khi rôto bị khóa, hãy mang theo các giá trị đó khi so sánh khả năng chịu tải dòng điện của các thiết bị bảo vệ điều chỉnh khác nhau.

6. Môi trường điện và vị trí lắp đặt

Môi trường lắp đặt đặt ra những hạn chế thực tế:

• Lắp đặt trên bảng điều khiển so với lắp đặt trên thanh ray DIN:  Hãy xác nhận phương pháp lắp đặt phù hợp với bố trí bảng điều khiển của bạn. Hầu hết các thiết bị bảo vệ công nghiệp đều sử dụng phương pháp lắp đặt trên thanh ray DIN để lắp đặt nhanh chóng.
• Nhiệt độ môi trường:  Nhiệt độ cao của bảng điều khiển có thể làm giảm khả năng chịu tải dòng điện của thiết bị bảo vệ. Hãy kiểm tra xem dòng điện định mức có còn phù hợp với nhiệt độ hoạt động dự kiến ​​của bạn hay không.
• Độ ẩm và bụi:  Nếu bảng điều khiển được đặt trong không gian không được điều hòa nhiệt độ, cần có bộ bảo vệ với PCB được phủ lớp bảo vệ hoặc có chỉ số IP phù hợp.
• Biến động điện áp nguồn:  Tại các khu vực có sự bất ổn định lưới điện nghiêm trọng, nguồn điện của chính thiết bị bảo vệ phải hoạt động ổn định trên một dải điện áp đầu vào rộng. Nếu không, bản thân thiết bị bảo vệ có thể trở thành một rủi ro về độ tin cậy.

Việc ghi chép lại các điều kiện lắp đặt này sẽ giúp bạn nhanh chóng lọc ra các mẫu không phù hợp và tập trung vào các lựa chọn tương thích về mặt cơ khí và điện.

7. Xác minh, Kiểm thử và Độ tin cậy lâu dài

Thiết bị bảo vệ là một thiết bị an toàn; độ tin cậy của nó phải được kiểm chứng. Trước khi hoàn tất lựa chọn, hãy hỏi:

• Thiết bị có chức năng kiểm tra thủ công để mô phỏng sự cố quá áp hoặc thiếu áp không?
• Liệu có quy trình tự chẩn đoán nào kiểm tra các thành phần bên trong khi khởi động máy không?
• Rơle bên trong được định mức như thế nào? (AC-1, AC-3, hoặc AC-15) – điều này quyết định tuổi thọ điện dưới tải cảm ứng.
• Tuổi thọ điện dự kiến ​​là bao nhiêu (số chu kỳ đóng cắt ở tải định mức)?
• Nếu thiết bị bị hỏng sau khi lắp đặt, liệu có dịch vụ thay thế hoặc sửa chữa không?

Nếu không có dữ liệu về độ bền được công bố, kỳ vọng phổ biến trong ngành là một thiết bị bảo vệ dựa trên rơle chất lượng cao sẽ hoạt động ổn định hàng chục nghìn lần trong điều kiện thông thường, nhưng tuổi thọ thực tế phụ thuộc rất nhiều vào loại tải và tần số chuyển mạch. Bất cứ khi nào có thể, hãy tiến hành thử nghiệm tại chỗ với tải đại diện trước khi triển khai số lượng lớn thiết bị trên toàn bộ cơ sở.

Danh sách kiểm tra lựa chọn

Hãy sử dụng danh sách kiểm tra này khi so sánh các thiết bị bảo vệ điện áp điều chỉnh được:

• Các điểm đặt điện áp thấp và điện áp cao có thể điều chỉnh độc lập.
• Độ phân giải điều chỉnh đáp ứng yêu cầu dung sai của ứng dụng.
• Các chức năng bảo vệ cần thiết (quá dòng, mất pha, trễ thời gian, v.v.) đều có mặt.
• Màn hình cho phép đọc rõ ràng điện áp và dòng điện theo thời gian thực.
• Phương pháp lắp đặt và kích thước phù hợp với bảng điện của tôi.
• Dòng điện định mức với biên độ đủ cho dòng khởi động tải
• Phạm vi nhiệt độ hoạt động bao gồm môi trường lắp đặt của tôi.
• Có thể thực hiện kiểm tra thủ công hoặc chức năng tự chẩn đoán.
• Nhà cung cấp có thể cung cấp dữ liệu về độ chính xác và độ bền trong các điều kiện thử nghiệm đã được xác định.
• Sản phẩm tuân thủ các tiêu chuẩn quốc gia hoặc quốc tế có liên quan đến khu vực của tôi.

 Câu hỏi thường gặp

Hỏi: Sự khác biệt giữa thiết bị bảo vệ điện áp cố định và thiết bị bảo vệ điện áp điều chỉnh là gì?
Trả lời: Thiết bị bảo vệ điện áp cố định có ngưỡng ngắt mạch được thiết lập sẵn và không thể thay đổi. Thiết bị điều chỉnh cho phép bạn xác định chính xác giới hạn điện áp thấp và điện áp cao, điều này rất cần thiết khi bảo vệ thiết bị có phạm vi điện áp cho phép hẹp hoặc khi hoạt động trong các khu vực có điện áp định mức thay đổi.

Hỏi: Làm thế nào để xác định cài đặt điện áp thấp phù hợp?
Trả lời: Xác định điện áp hoạt động tối thiểu do nhà sản xuất thiết bị quy định. Thêm một biên độ an toàn nhỏ (thường là 5-10 V tùy thuộc vào mức điện áp) để tránh các sự cố ngắt mạch không cần thiết do sụt áp thoáng qua mà thiết bị vẫn có thể xử lý được.

Hỏi: Màn hình hiển thị kỹ thuật số có cải thiện hiệu suất bảo vệ không?
Trả lời: Bản thân màn hình hiển thị không làm thay đổi độ chính xác của việc ngắt mạch, nhưng nó giúp giảm thiểu lỗi cài đặt, cung cấp chẩn đoán lưới điện theo thời gian thực và giúp ghi lại các sự kiện lỗi - tất cả những điều này đều cải thiện độ tin cậy tổng thể của hệ thống bảo vệ của bạn.

Hỏi: Một thiết bị bảo vệ điện áp điều chỉnh được có thể dùng cho cả hệ thống một pha và ba pha không?
Trả lời: Điều đó phụ thuộc vào từng loại. Một số thiết bị bảo vệ được thiết kế riêng cho hệ thống một pha, một số khác cho hệ thống ba pha, và một số ít có thể xử lý cả hai với cấu hình phù hợp. Luôn kiểm tra thông số kỹ thuật của nhà sản xuất để biết số pha được hỗ trợ.

Hỏi: Tuổi thọ dự kiến ​​của bộ bảo vệ điện áp điều chỉnh được là bao nhiêu?
Trả lời: Tuổi thọ thay đổi tùy thuộc vào chất lượng rơle, loại tải và tần số chuyển mạch. Trong điều kiện vận hành thông thường với tải có định mức phù hợp, một bộ bảo vệ chất lượng có thể hoạt động đáng tin cậy trong nhiều năm. Hãy yêu cầu nhà cung cấp cung cấp dữ liệu thử nghiệm độ bền dựa trên cấu hình tải cụ thể của bạn.

Hỏi: Tôi nên chọn thiết bị bảo vệ có chức năng tự động khởi động lại hay khởi động lại bằng tay?
Trả lời: Chức năng tự động khởi động lại tiện lợi cho các thiết bị hoạt động không giám sát, có thể khởi động lại an toàn mà không cần kiểm tra. Chức năng khởi động lại bằng tay an toàn hơn cho các thiết bị mà việc khởi động lại đột ngột có thể gây nguy hiểm. Một số thiết bị cho phép bạn chọn chế độ khởi động lại theo sở thích của mình.

Phần kết luận

Việc lựa chọn bộ bảo vệ điện áp điều chỉnh phù hợp bắt đầu bằng việc xác định rõ ràng phạm vi điện áp hoạt động và các chức năng bảo vệ mà tải của bạn thực sự cần. Ưu tiên các mẫu cho phép bạn điều khiển độc lập các điểm đặt điện áp thấp và điện áp cao, cung cấp độ chính xác tương xứng với độ nhạy của thiết bị và có giao diện giúp giảm thiểu lỗi thiết lập. Tránh mắc phải sai lầm khi chọn thiết bị có nhiều tính năng nhất mà không xác minh rằng mỗi chức năng đều phục vụ mục đích thực sự trong môi trường điện của bạn.

Sau khi đã xác định được các yêu cầu kỹ thuật, bước tiếp theo là so sánh cấu hình sản phẩm thực tế và tìm ra các mẫu phù hợp với danh sách kiểm tra của bạn. Bạn có thể bắt đầu bằng cách tìm hiểu các tùy chọn bộ bảo vệ điện áp điều chỉnh được có sẵn tại... Phần bảo vệ điện áp có thể điều chỉnh của OBCHTại đây, bạn sẽ tìm thấy thông số kỹ thuật chi tiết và các tùy chọn cấu hình.
