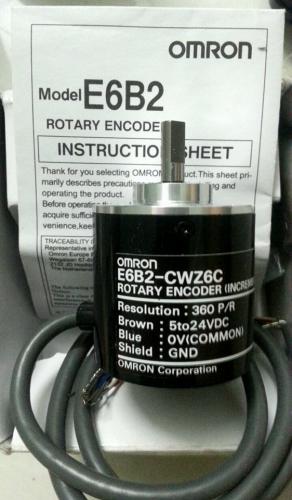

Encoder Omron E6B2 – CWZ6C cho độ chính xác, ổn định và độ bền cáo. Encoder Omron E6B2 – CWZ6C được sử dụng để kết nối với động cơ hoặc các cơ cấu cần xác định tọa độ, tốc độ, vị trí,… Sản phẩm được đóng gói theo tiêu chuẩn xuất khẩu, nguyên đai, nguyên kiện khi nhập trực tiếp từ nhà máy nên đảm bảo được chất lượng. Đặc biệt không qua trung gian nên giá cả tốt hơn rất nhiều so với thị trường.

Encoder này có 03 kênh xung đầu ra riêng biệt A, B và Z.

Lưu ý không cấp quá áp, không làm va đập hoặc gỡ encoder ra vì có thể làm hư cấu trúc bên trong.

Encoder Omron E6B2-CWZ6C này có các mẫu sản phẩm khác nhau được phân loại theo số xung / 1 vòng (p/r) và có

Thông số kỹ thuật chung của Encoder Omron E6B2 – CWZ6C

• Pha đầu ra: A,B và Z
• Đường kính trục: 6mm
• Đường kính thân: 40mm
• Điện áp hoạt động: 5-24VDC
• Dòng tiêu thụ: max 80mA
• Tần số đáp ứng: 100 KHz.
• Tiêu chuẩn: IEC 60529 IP50
• Chiều dài cable: 2m
• Trọng Lượng: 195g
• Nhiệt độ làm việc: -10 ~ 70C
• Độ ẩm làm việc(% RH): 35%-85%
• Là loại: tương đối
• Loại ngõ ra: NPN cực thu hở (cần mắc trở kéo lên VCC để tạo mức cao (High))

• Bản vẽ kỹ thuật của Encoder Omron E6B2 – CWZ6C



  Sơ đồ đấu nối của Encoder Omron E6B2 – CWZ6C
